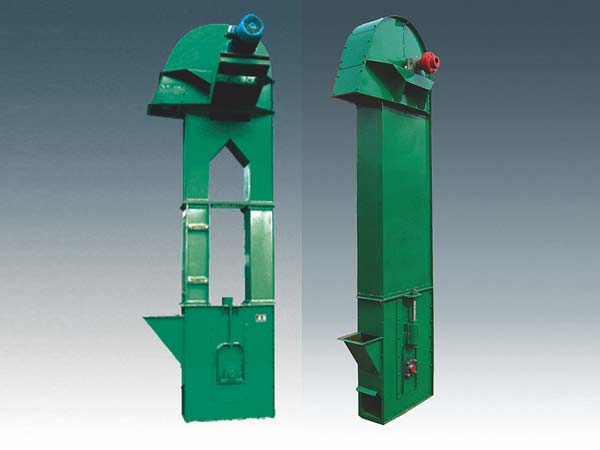

斗式提升机:

TDTG系列斗式提升机,是一种固定装置的连续垂直输送物料的提升设备,适用于粮食颗粒或碎粒料的垂直提升。斗式提升机是利用电机转动,带动联轴器、头轮和畚斗带运转,将装在畚斗带上的畚斗将物料从提升机底部提升到所需高度,再利用离心力将物料送入料仓内的一种输送方式。此外,提升机还适用于提升输送颗粒、粉状及碎粒等物料,广泛应用于粮库、码头、粮油和饲料加工厂、酒厂等。
本机可根据需要设有失速监控装置、跑偏监控装置,有防止粉尘爆炸的防爆口,并装有灵敏、可靠的止逆装置,采用高强度塑料畚斗,卸料干净,密封性好,结构紧凑、提升高度高、输送量大,是具有国际先进水平的提升设备。

性能特点
1、头轮覆胶,能有效防止畚斗带打滑跑偏。
2、机座增设缓冲装置,可减少振动防止提升量突增或较大异物入内使畚斗带断裂,同时在一定限度内自动调节畚斗带张紧力。
3、根据用户要求安装畚斗带测速装置和跑偏报警装置,更好的确保运行安全。
4、配有止逆机构,可防止物料倒灌造成提升机堵塞。
5、高速提升,输送量大,产量高于国内同类产品。

主要结构

TDTG系列斗式提升机由机头、过渡机筒、中间机筒、畚斗及带、检修机筒、机座、畚斗带跑偏监控装置和畚斗带失速监控装置等几大部分组成。

斗式提升机 特点:


Table 1

项目

参数值

头轮线速 (m/s)

1.5-3.5

头轮直径 (mm)

∮500

最大提升高度 (m)

50

Note: If there are special requirements in lifting height, the elevator should be separately designed according to the specific requirement.

Table 2

型号

A1

B1

C1

a

b

c

d

e

f

TDTGd50/26

577

481

551

151

397

481

390

346

426

TDTGd50/28

595

499

551

155

419

505

415

346

426

TDTGd50/32

710

544

680

168

464

544

423

383

463
